Funktionstestsysteme
für die Elektronikproduktion

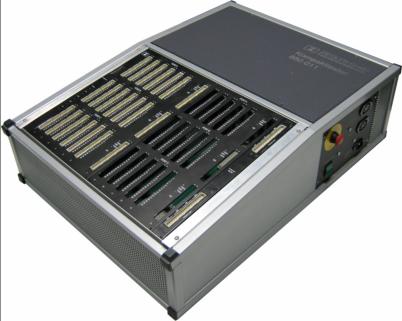

Ein Funktionstester in einem kompakten Pultgehäuse eingebaut zum Aufstellen auf Prüftischen und Prüfeinheiten mit
einer umfangreichen Ausbaustufe. Reservesteckplätze sind in ausreichender Zahl vorhanden, sodass eine Anpassung
an die kompliziertesten Aufgabenstellungen gewährleistet ist. Auf der rechten Seite befinden sich der Netzanschluss
und der Netzschalter, links ist der Kabelausgang für den PC-Anschluß, auf der Rückseite sind die Kaltgerätesteckdosen
für den PC-Anschluß, das Messgerät und zusätzliche Komponenten vorhanden.
Technische Daten:
Gehäuse:
Pultgehäuse
Grösse:
515mm x 695mm x 219mm (BxHxT)
Spannungsversorgung:
190-240V 50Hz
Vorgabennetzteile:
3 Stück je +25,5V 0 -25,5V 1,5A
Auflösung 0,1V
Relaismatrix:
6 Stück Relaiskarten mit je 24 Wechsler (144 Wechsler)
Steckplätze:
insgesamt 13 Stück, durch zusätzliches Pultgehäuse um
weitere 6 Stück erweiterbar
Ausgänge:
auf DIN41612 Bauform C 32pol. Messerleiste
Lieferumfang des Paketes Best.Nr. 880 011:
Testsystem im Pultgehäuse
Messsystem Agilent 34405A
Leerrahmen
Prüfadapter für Selbsttest
umfangreiche Software
Steuerrechner mit Bildschirm
Verfügbare Relaiskarten:
24-fach Relaiskarte 5A Schließer
(einfache Breite)
24-fach Relaiskarte 8A Schließer
(einfache Breite)
48-fach Relaiskarte 16A Wechsler
(doppelte Breite)
128-fach Relaiskarte 1A Schließer
(einfache Breite)
Pultausführung
880 011
